로타리축이 부러져서 피티오 축까지 부러뜨렸습니다.

사진 순서가 또 엉망이 되었네요.  로타리 축이 부러져서 교체하였습니다.



웅진로타리인데,  우렁각시가   로타리 작업중에 부러졌습니다.



로타리축이 부러지니  피티오도  순식간에 부러졌습니다.



유압오일을 빼내지 않고  호이스트로 뒷부분을 들어올려놓고 작업을 하니 유압밋숀 오일이 흘러나오지 않고 작업이 가능하였습니다.

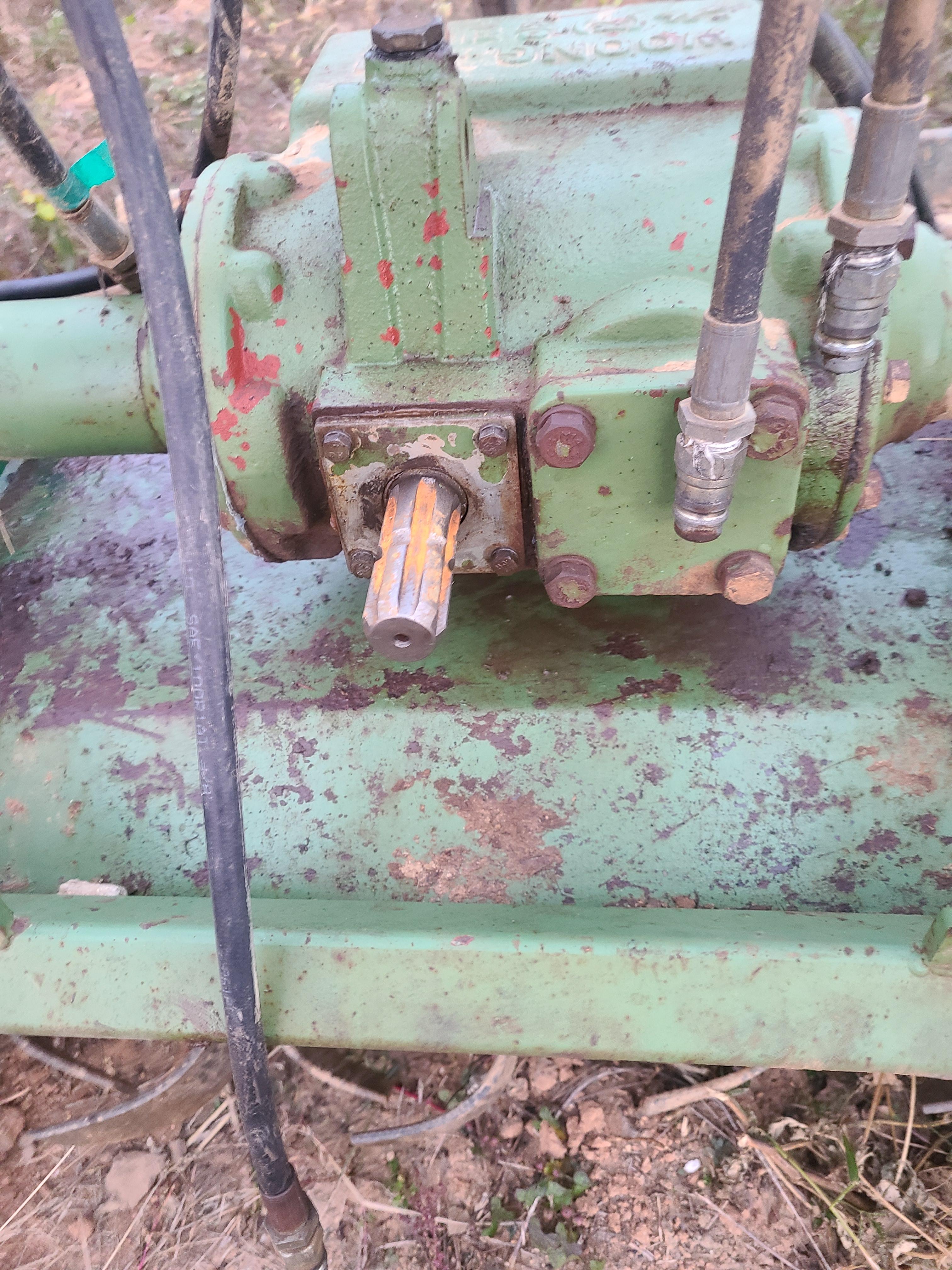

로타리축은  사진에서 보이는쪽에  스탭링을 빼낸 다음에 앞쪽에서  망치로 두들기니 쉽게 빠져나왔습니다.

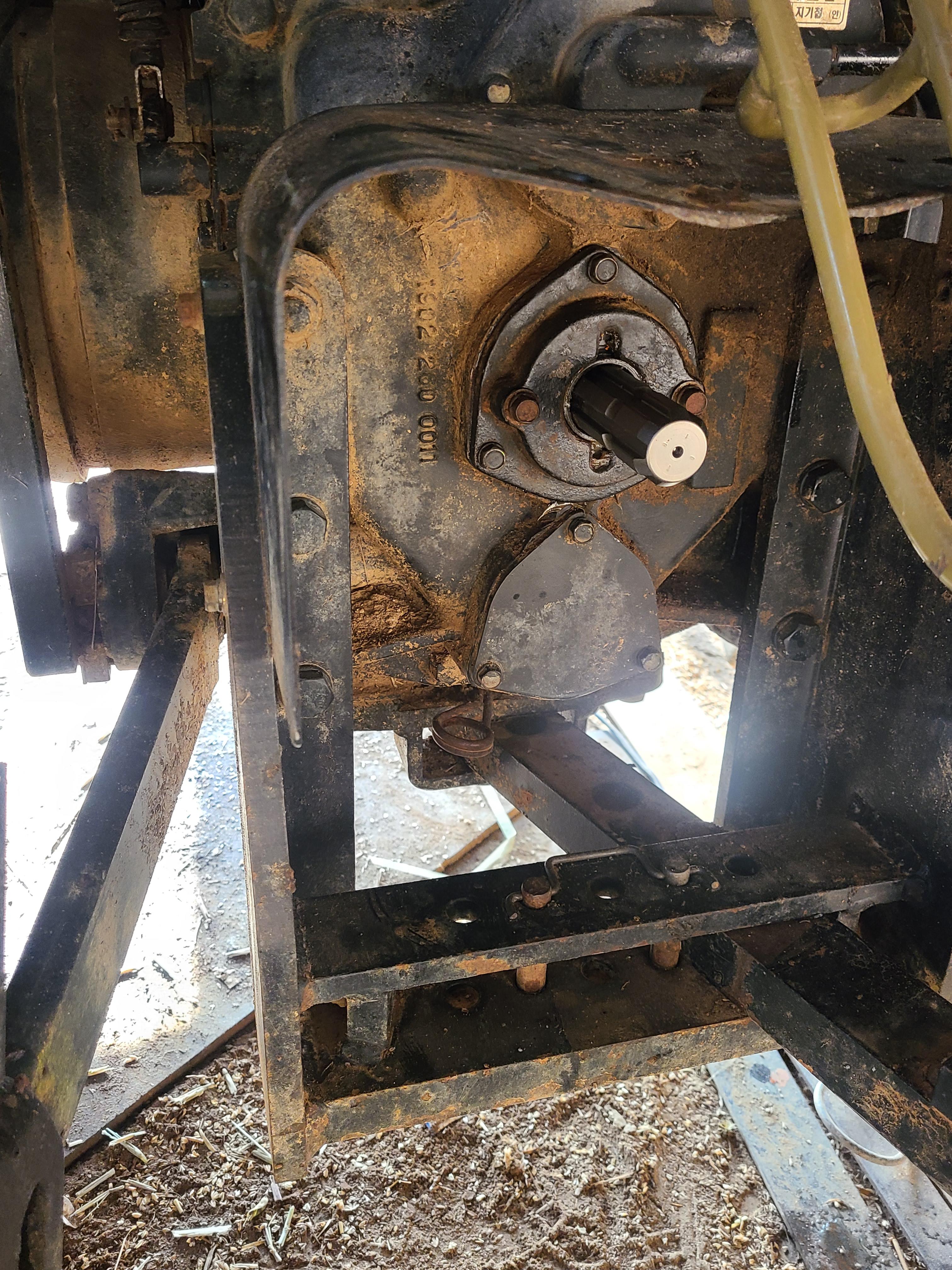

피티오축은 뒷쪽에 있는 볼트 3개만 풀어내니  쉽게 빠져나왔습니다.  기다란 볼트는  잡아당기기 위해서 체결해 놓은것입니다. 피티오축 교환하면서  피티오축  오일씰도 함께 교환해주었습니다.



로타리축 교환하면서  로타리쪽도 오일씰도 함께 교환해주었습니다.



로타리축과 피티오축이  죠인트 양쪽에 박혀 있습니다.  이번에 쵸인트도 새것으로 함께 교환하기 위해서  구입하였습니다. 전에 사용했던 사람이  죠인트 용접할때 용접이 잘못 되었는지  축 중심이 잘 맞지 않게 용접했는지  로타리 작업할때 쵸인트를 보면 축이 좀 흔들리는것이 보이기에  죠인트를 새것으로 교환합니다. 스플라인보단 별타입이  죠인트가 조금더 비쌉니다.   사용해보니  스플라인보단 별타입이 좋은것 같습니다.  기존에 사용했던 죠인트는  요크와 디스크쪽은 다시 사용해야할것 같습니다.  요크는 꽤 비싼제품으로 알고 있습니다.
